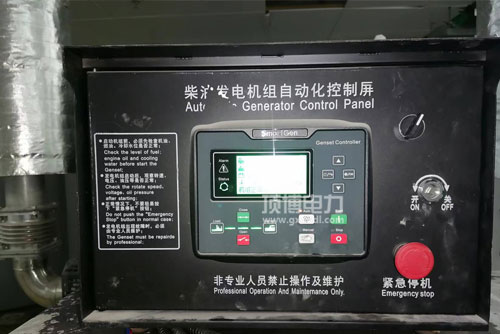

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号服务器端口为施行器连入方式端。使用的1mm2或更粗的多芯铜心线确定连入方式。施行器端不区分处理 -极，但不应与地线、壳体出现短路。适应的施行器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号表层处为带速预警拼接端，5#表层处为预警键入端，6#表层处为共地端。当带速预警源被2个专用设备通用的情况，一定谨记保证质量共地端按照。

当调节器运用到相比缜密的磁感应区域中时，电机转速数据联接束线应该让用双绞手机禁掉线，另外靠着感测器器那端的手机禁掉地线应地线正常。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#端子排为外置调整电势器端口设置，可用户使用把控好控制面板的多圈电势器完成时速没置值的调整。

电势器应让用5（4.7）kΩ多圈电势器（器件号：3015105），但其中电势器的2#脚（当中网口）相当于调节板的8#接线接线鼻子，8#接线接线鼻子应并联阻值计算120KΩ阻值以提高自己上下调整安稳性。

重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线绝缘端子排为怠速/启动机制英文触点按钮按钮模块，其应用步骤为能够触点按钮按钮或继设备与7#接线绝缘端子排相互连接。触点按钮按钮或继设备短路时，调节板作业于启动机制英文；触点按钮按钮或继设备拨打电话时，调节板事业于怠速策略。

54296674/4296675微电子调速器把控好器公开服务地线：11#绝缘端子为备用电源的公开服务地线，似的不是需要链接。

衰减绝缘接线接线鼻子：A、B#绝缘接线接线鼻子为延伸的衰减绝缘接线接线鼻子，选用于收获优化仍始终无法需求安全平稳性分析请求的比较特殊情况下。的使用步骤：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.24v电源适配器指的是灯：当24v电源适配器合理对接常常亮，反接时没亮。b.怠速显示灯：当生产设备的输出电压在怠速工作的工作情况不时亮（7脚和10脚短接）c.输入输出电压警示灯：生产设备有输入输出电压有时亮
